Обратный клапан — деталь, о которой вспоминают только когда что-то пошло не так. Насос стал выбивать автомат при выключении, из системы уходит вода, бойлер греет не тот контур — и вот тогда монтажник лезет проверять клапан. А проблема, как правило, в том, что при монтаже поставили «что было» или «что подешевле», не думая о типе и материале. Разберём по-человечески, что и куда брать.
Что взять на насос, чтобы не выбивало гидроударом
Самая частая головная боль. Ситуация классическая: насос отключается, столб воды по инерции идёт назад, бьёт в рабочее колесо — и вы слышите этот характерный удар по трубе. Со временем это убивает и насос, и стыки.

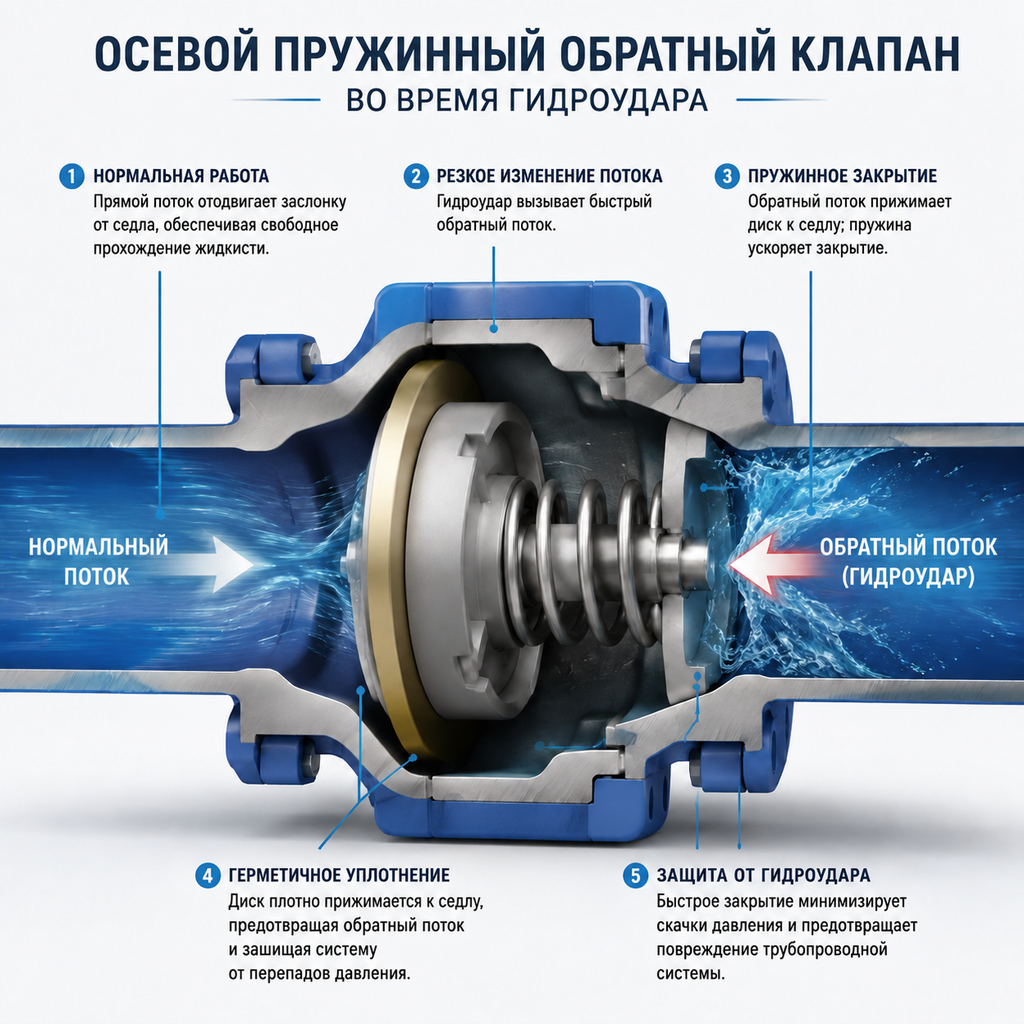

Тут работает простое правило: чем быстрее клапан закрывается, тем меньше удар. Медленный поворотный (одностворчатый) клапан на насосе — плохая идея: пока его створка дойдёт до седла, обратный поток уже наберёт скорость и хлопнет так, что вздрогнет вся обвязка. Поэтому на напор насоса ставят осевой пружинный клапан. Пружина закрывает затвор ещё до того, как поток успеет разогнаться в обратную сторону — удара практически нет.

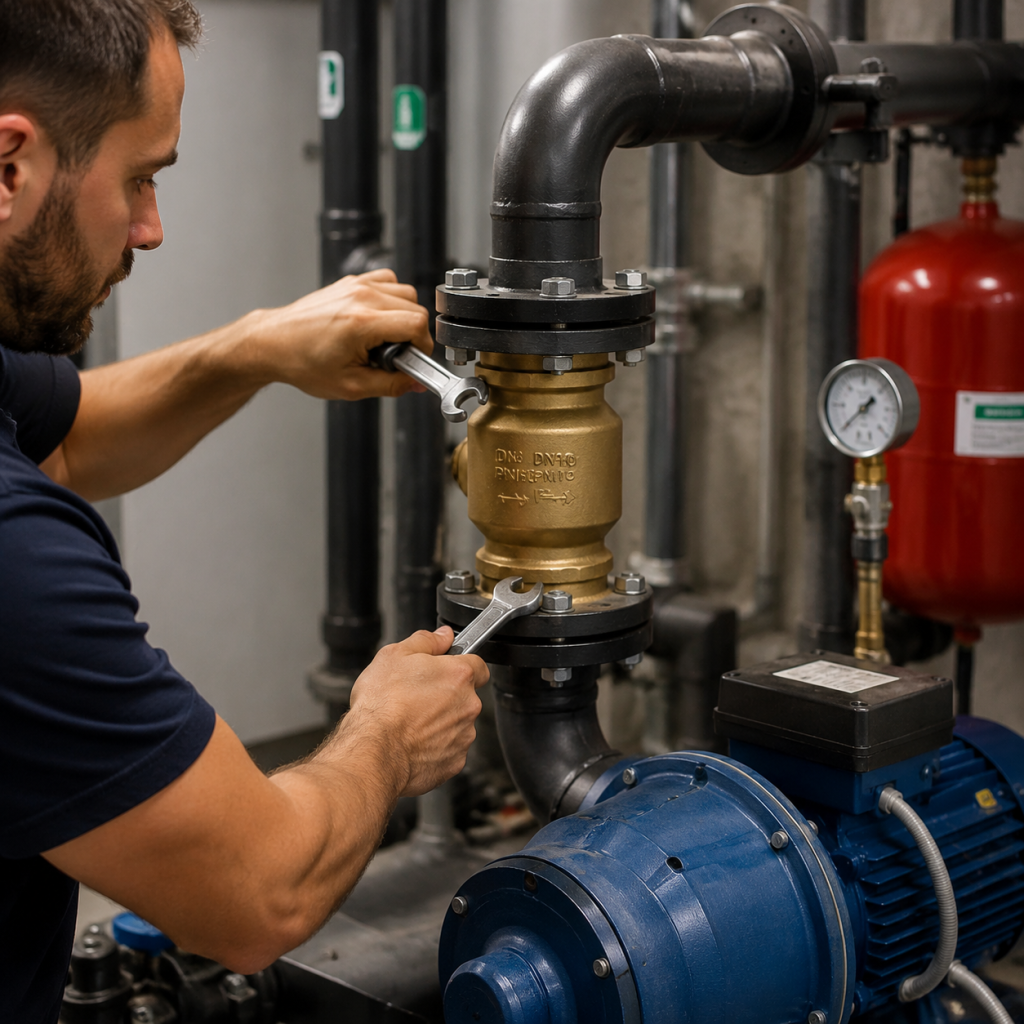

Из ассортимента это NK-CSP (нержавейка, если среда чуть агрессивнее обычной воды или стоит горячая) и латунные CA7441 на средние диаметры. Для обычной холодной воды на насосной группе латунный осевой — рабочая лошадка, живёт годами.
Какой клапан не потечёт через год
Течёт обычно не сам клапан, а его посадка — затвор перестаёт плотно садиться в седло. Причин две: коррозия и грязь.

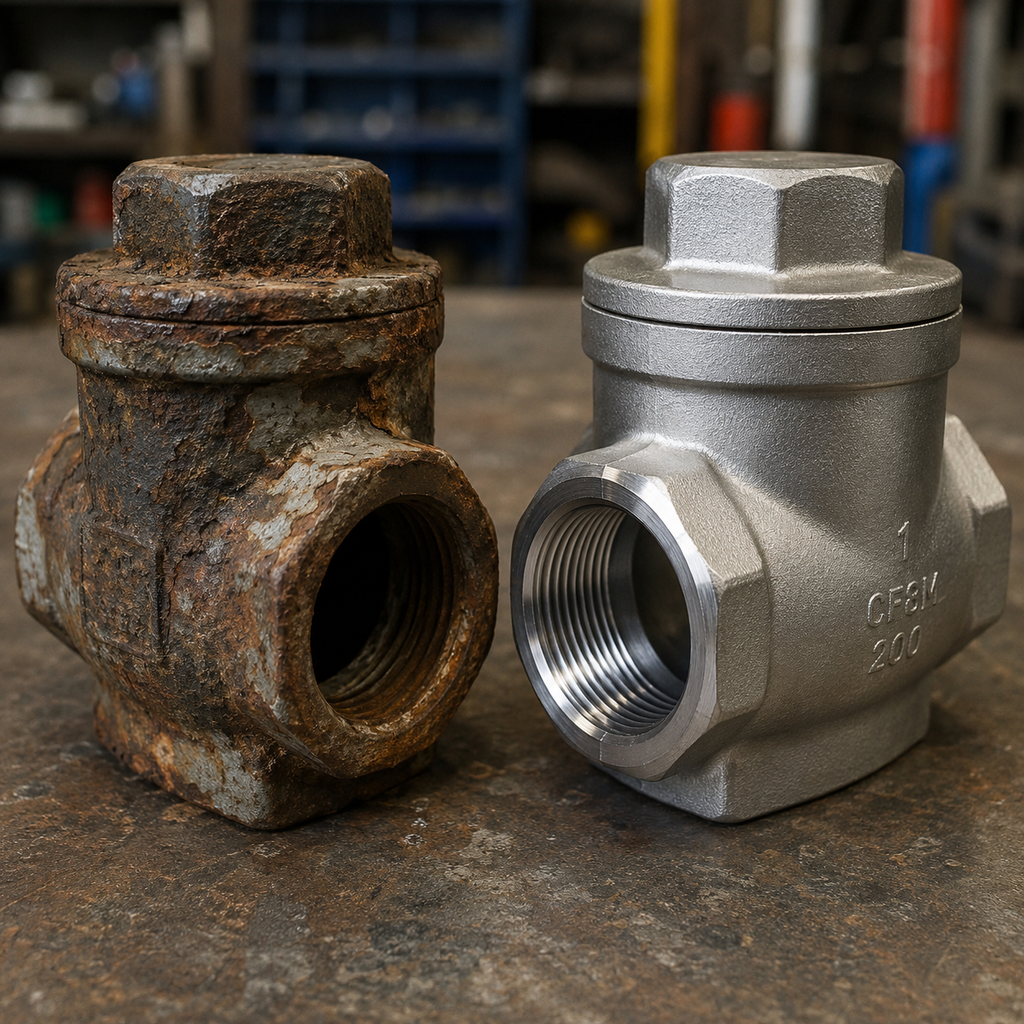

С коррозией всё просто. Если по трубе идёт обычная вода в отоплении — хватит чугуна или латуни. Но как только появляется горячая вода с кислородом, конденсат, пар или что-то химически активное, дешёвый клапан начинает ржаветь по седлу и через сезон уже подтравливает. Здесь не жадничайте и берите нержавейку — AISI 304 для воды и пара, AISI 316 если в среде есть хлориды или агрессия (та же водоподготовка, бассейны, промышленные растворы).
Со грязью сложнее. В систему с окалиной и ржавчиной (частый случай на старых сетях) поворотный клапан с одной большой створкой набьётся мусором под седло и перестанет закрываться. В таких линиях лучше себя ведут двухстворчатые — у них две небольшие створки на пружине, они менее чувствительны к взвеси. Из наличия это CB3448N (чугунные створки, обычная вода) и CB3449 (нержавеющие створки, там где нужна стойкость).
Межфланцевый, резьбовой или под пайку — что когда
Тут выбор диктует не клапан, а ваша труба.
На полипропилене (внутридомовая разводка, стояки ГВС/ХВС) — только клапаны под пайку, PP-R RTP. Их вваривают в трубу паяльником, соединение получается монолитным, течь там физически нечему. Резьбу и металл в полипропилен городить бессмысленно — лишние переходники и точки протечки.
На малых металлических линиях (до Ду50, обвязка котла, подводки) удобнее резьбовые клапаны — например, Y-тип NK-YC. Их накрутил через сгон и всё, без сварки.
На средних и крупных диаметрах (Ду50 и выше, магистрали, насосные) ставят межфланцевые. Клапан зажимается между двумя фланцами, занимает мало места по длине и легко меняется — открутил фланцы, вынул, поставил новый. Это большинство моделей NK-CS, NK-CSD, CB5440, CB3448N.
Типы обратных клапанов по конструкции
| Тип | Как работает | Плюсы | Оптимальное применение |
|---|---|---|---|
| Осевой (пружинный) | Затвор движется вдоль оси, возврат пружиной | Быстрое закрытие, малое сопротивление | Насосные станции, системы с частыми пусками |
| Одностворчатый (поворотный) | Одна откидная створка на оси | Простота, надёжность на больших Ду | Магистрали водоснабжения, отопление |
| Двухстворчатый | Две складывающиеся створки | Компактность, малый вес | Трубопроводы средних и больших диаметров |
| Y-тип (наклонный) | Затвор под углом к потоку | Удобство обслуживания, малое сопротивление | Резьбовые линии малого диаметра |
Где применяются обратные клапаны: подробно по сферам
Насосные станции и насосные узлы. Это главная область применения. При остановке насоса столб жидкости стремится хлынуть обратно, создавая гидроудар, способный разрушить рабочее колесо и подшипники. Обратный клапан на напорном патрубке насоса мгновенно закрывается и удерживает среду. Для таких задач ставят осевые пружинные модели (NK-CSP, CA7441) — они закрываются быстрее всего.
Системы отопления и ГВС. В многоконтурных схемах, где несколько котлов, бойлеров или циркуляционных насосов работают на общую сеть, обратные клапаны не дают среде перетекать через неработающий контур. Здесь применяют чугунные и стальные модели (CB5440, CB3448N) на магистралях и полипропиленовые PP-R RTP на внутридомовой разводке.
Водоснабжение (ХВС/ГВС). На вводе в здание, после счётчиков и на стояках обратный клапан предотвращает опорожнение системы и обратный переток воды. В квартирных и бытовых полипропиленовых линиях используют клапаны PP-R под пайку (Дн20–Дн32).
Промышленные и технологические трубопроводы. В химической, нефтехимической и пищевой отраслях, где среды агрессивны, ставят нержавеющие модели AISI 304/316 (NK-CS, NK-CSD, NK-YC). Они защищают технологическое оборудование, реакторы и дозирующие узлы от обратного потока.
Паровые и конденсатные линии. Осевые и одностворчатые клапаны с высокой рабочей температурой удерживают конденсат и защищают паровое оборудование.
Водоподготовка и очистные сооружения. На фильтровальных установках и станциях очистки обратные клапаны разделяют потоки и предотвращают смешивание.
Пожаротушение. В спринклерных и насосных системах пожаротушения двухстворчатые обратные клапаны большого диаметра держат систему заполненной под давлением.
Как выбрать под задачу
| Задача | Рекомендуемый тип | Материал |
|---|---|---|
| Защита насоса от гидроудара | осевой пружинный | нерж./латунь/чугун |
| Магистраль большого диаметра | двухстворчатый | чугун |
| Агрессивная среда | осевой / Y-тип | нерж. AISI 316 |
| Бытовая полипропиленовая линия | под пайку | PP-R |
| Малый резьбовой трубопровод | Y-тип | нерж. AISI 304/316 |
Частые вопросы, которые задают на объекте
«В какую сторону ставить?» По стрелке на корпусе, по направлению потока. Звучит очевидно, но перевёрнутый клапан — одна из самых частых ошибок монтажа. Клапан просто держит систему закрытой, и монтажник полдня ищет, почему нет протока.
«Можно ли ставить вертикально?» Зависит от типа. Осевые пружинные работают в любом положении. Поворотные одностворчатые на вертикали с потоком вниз могут не закрываться — гравитация против них. Если труба вертикальная, поток идёт вверх — уточняйте по конкретной модели, но осевой тут универсальнее.
«Клапан щёлкает при работе — это нормально?» Лёгкий стук у поворотных при пульсирующем потоке бывает. Громкий стук — признак, что створка бьётся, или что клапан подобран не по расходу. На пульсирующих системах опять же выручает осевой пружинный.
«Обязательно ли нержавейка?» Нет, для обычной воды это переплата. Нержавейку берут под пар, агрессию, пищёвку и водоподготовку. Для отопления и холодной воды чугун и латунь честно отрабатывают свой срок.
«Ставить ли обратный клапан, если уже есть запорный?» Да, это разные задачи. Запорный вы закрываете руками, обратный работает сам и держит поток, когда вас рядом нет.
