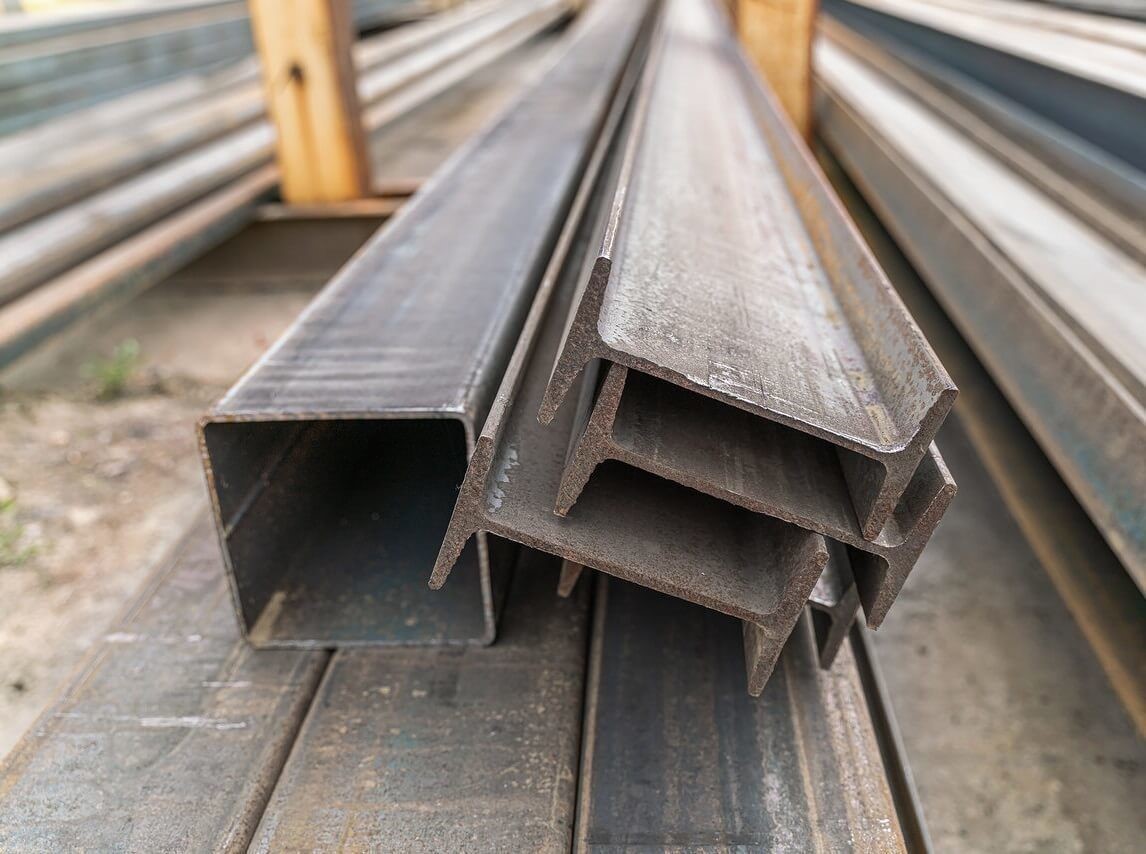

Двутавровая балка
Двутавровая балка — это металлопрокат с повышенной прочностью и П-образным сечением, напоминающим букву Н. Основным достоинством двутавра является его высокая устойчивость к изгибным и прогибным нагрузкам. Благодаря специфической конструкции, этот прокат имеет увеличенную прочность при относительно небольшой массе металла. Двутавровые балки находят применение в конструкциях, подверженных значительным нагрузкам, таких как:
— установка колонн и несущих элементов для каркасных зданий;
— мостовые эстакады, вышки сотовой связи, тоннели метрополитена и укрепление стен подземных шахт;
— строительство железнодорожных путепроводов;
— производство вагонов для железнодорожного транспорта;
— создание подкрановых балок и стропильных ферм.
Из двутавра также изготавливают тавр — сортимент с Т-образным сечением. Для этого балку разрезают вдоль, получая два тавра, которые активно используют для производства решетчатых конструкций.
Виды и характеристики двутавра
Двутавровая балка классифицируется по назначению на несколько видов:
— Нормальный двутавр маркируется буквой Б и служит универсальным металлопрокатом для строительных нужд;
— Широкополочный двутавр обозначается литерой Ш, более устойчив к повышенным изгибным нагрузкам;
— Колонная двутаровая балка, маркируемая буквой К, имеет утолщенные полки и перемычки, рассчитана на повышенные механические нагрузки;
— Специальный двутавр с маркировкой С, обладающий параллельными или наклонными полками, используется для укрепления стен и сводов шахт;
— Узкополочный двутавр (маркировка У) предназначен для применения в малонагруженных конструкциях;
— Монорельс относится к прокату специального назначения, обладая наклонными полками.
Разработано несколько государственных стандартов. К документам, регламентирующим параметры и характеристики этих строительных материалов, относятся: ГОСТ 8239-89, ГОСТ 19425-74,ГОСТ 26020-83, ГОСТ 5267.5-90.
Как расшифровывается маркировка балок?
Маркировка металлопроката состоит из цифр и букв, таких как 40 К2, 30 Ш2, 20 К1. Первая цифра указывает на высоту профиля в сантиметрах, буква обозначает назначение балки (например, колонна или широкая полка), а цифра после буквы указывает на размер профиля изделия: чем больше значение, тем более тяжелым является профиль.
Буквенное обозначение отражает следующие характеристики:
— «У» — указывает на узкополочную балку;
— «Б» — обозначает балку нормального типа;
— «Ш» — говорит о широкой полке балки;
— «Д» — соответствует средней полке;
— «К» — колонная балка, высота полки которой равна размеру профиля.
Основные преимущества двутавровых балок:
- Высокая прочность и надежность: балки способны выдерживать значительные нагрузки, не подвергаясь деформации.
- Универсальность: применимы в различных конструкциях, включая мосты, трубопроводы и здания.
- Долговечность: изготавливаются из качественных материалов с защитой от коррозии, что обеспечивает их длительный срок службы.
- Легкость монтажа: простота установки позволяет сократить время и затраты на строительство.
- Экономичность: использование двутавровых балок снижает общие затраты на строительство и повышает эффективность проектов.
В целом, двутавровая балка является одним из самых популярных и востребованных конструктивных элементов в строительстве.
